XHZ-TS100土壤墒情监测系统包括多段式土壤温湿度传感器、供电系统、采集器及通信主机。
多段式土壤温湿度传感器使用单个探头经济高效地完成对土层不同深度的体积含水量的测量,完美解决了传统方式中需要在不同深度放置多个传感器所带来的繁琐安装的问题。光滑、轻便的设计可满足快速安装的需要,使用配套的导向杆和滑锤工具可将测量土壤的破坏降至最低。本传感器专为垂直安装而设计,可对多个土层进行测量,每个测量区域(段)提供15厘米范围内土壤的平均体积含水量信息。
1) 多段式土壤温湿度传感器
土壤含水量量程:可输出0~100% VWC(体积含水量);
土壤含水量精准度:±2.0%;
土壤含水量精度:<0.2%;
土壤温度量程:-20~70℃;
土壤温度精度:±0.5℃;
输出:SDI-12\MODBUS\RS485;

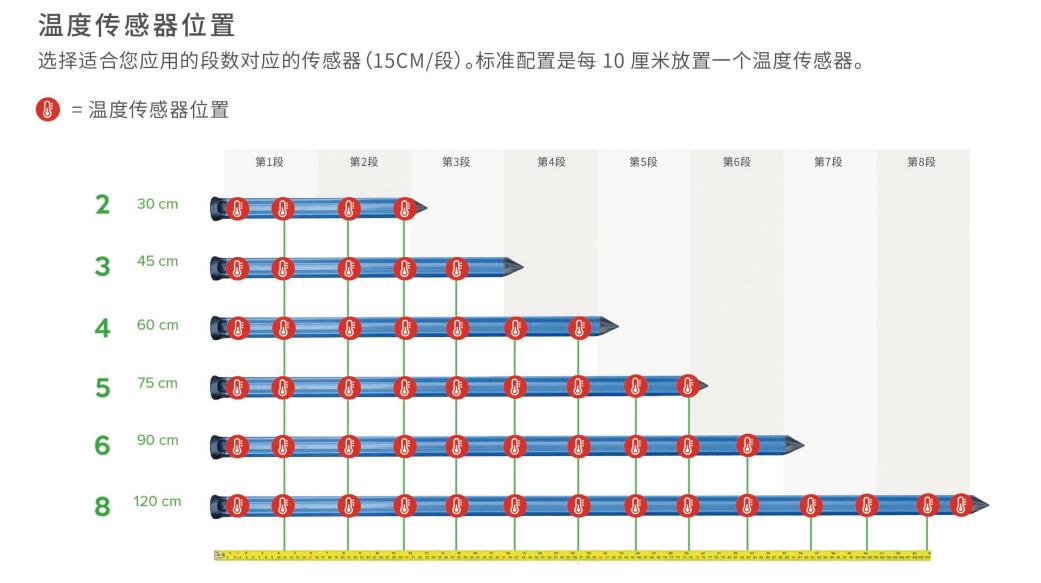

长度:每个测量段15cm,总长度取决于测量段的多少;
稳定时间:通电后<1s;
单次采集耗电量:<20mWH;
通信方式:数字通信,可支持RS485/SDI-12
供电方式:6~14VDC (18VDC max);
工作电流:待机<0.5mA,工作<20mA(<100ms);
传感器材料:与土壤接触部分为非金属材质、不影响土壤化学性质,可在工作寿命期内长期浸泡条件下正常工作,有较高强度,耐酸碱腐蚀,耐高低温,低温冻结时不会出现冻裂;
工作环境温度:-20~70℃;
工作环境湿度:0~100%RH;
平均无故障时间:不小于50000h。
防雷电干扰:应有防雷电和抗干扰措施;
2) 采集器及通信主机
工作环境:-30~85℃、0~100%RH;
可靠性:平均无故障时间>50000h;
供电方式:太阳能 12~24VDC;
数据存储:大于等于512MBit的固态NOR-FLASH;
时钟精度:<±1s/mon,支持自动定期GPS卫星校时,支持断电可保存;
处理器:32Bit ARM® Cortex®-M3 内核;
通信方式:支持4G、以太网传输,支持USB、TF卡本地下载;
射频调制:混合扩频调制方式;
传输间隔:1分钟~4小时,可按实际需求配置;
上传间隔:5分钟~数天,可按实际需求配置;
1) 安装方式
采用专用工具定位打入土壤内,然后插入探头,全程不破坏土壤结构。
安装过程
